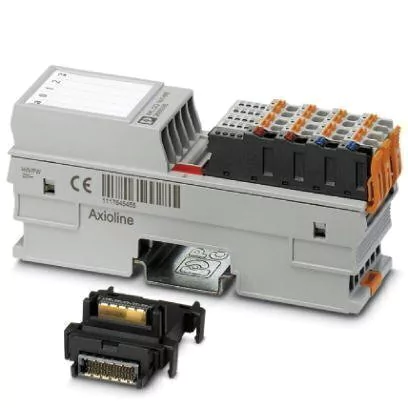

Cartão de Saída Digital com 16 DO para CLP Axion Line
Cartão de saída digital, Saídas digitais: 16, 24 V DC, 2 A, tecnologia de conexão: 2 condutores, velocidade de transmissão no bus local: 100 MBit/s, grau de proteção: IP20, inclusive módulo de base de bus e conectores Axioline F.
Vantagens
- 16 saídas digitais
- 24 V DC, 2 A
- Conexão dos atuadores com tecnologia de 2 condutores
- Tempo mínimo de atualização < 150 µs
- Placa de identificação de aparelho armazenada
Medidas

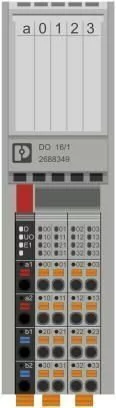

| Desenho de medidas |
|
| Largura |
35 mm |
| Altura |
126,1 mm |
| Profundidade |
54 mm |
| Instrução para dimensões |
A profundidade é válida com utilização de um trilho de fixação TH 35-7.5 (conforme EN 60715). |
Geral
| Tipo de montagem |
Trilho de fixação |
| Peso líquido |
134 g |
| Observação sobre o peso |
com conectores e módulo de base de bus |
| Sinalização de diagnóstico |
Falha da alimentação de periferia parametrizável através do objeto PDI FF8Fhex |
| |
Proteção contra de curto-circuito / sobrecarga das saídas digitais sim |
Interfaces
| Denominação |
Bus local Axioline F |
| Número de canais |
2 |
| Tipo de conexão |
Módulo de base bus |
| Velocidade de transmissão |
100 MBit/s |

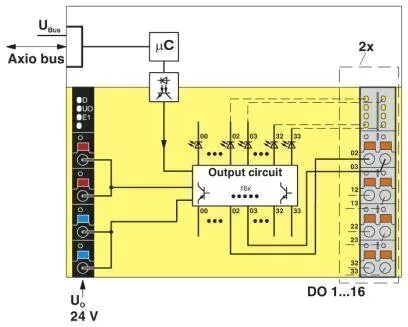

Saídas digitais
| Denominação saída |
Saídas digitais |
| Tipo de conexão |
Conexão Push-in |
| Tecnologia de conexão |
1 condutor |
| Quantidade de saídas |
16 |
| Denominação de proteção |
Proteção contra curto-circuito, proteção contra sobrecarga das saídas |
| Tensão de saída |
24 V |
| Tensão de saída nominal |
24 V DC |
| Máxima corrente de saída por canal |
500 mA |
| Máxima corrente de saída por módulo |
8 A (proteger externamente) |

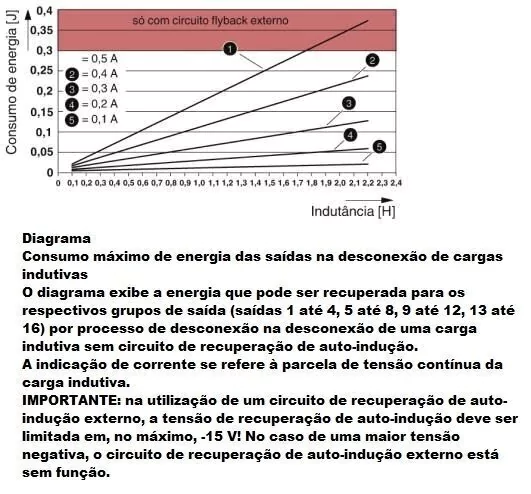

| Carga nominal indutiva |
máx. 12 VA (1,2 H, 48 Ω, com tensão nominal) |
| Carga nominal lâmpadas |
máx. 12 W (com tensão nominal) |
| Carga nominal ôhmica |
máx. 12 W (48 Ω, com tensão nominal) |
Dados de conexão
| Denominação |
Conector Axioline F |
| Tipo de conexão |
Conexão Push-in |
| Nota sobre o tipo de conexão |
Observe as indicações sobre as bitolas do condutor no manual do usuário "Axioline F: Sistema e instalação". |
| Perfil do condutor rígido mín. |
0,5 mm² |
| Perfil do condutor rígido máx. |
1,5 mm² |
| Bitola do condutor flexível mín. |
0,5 mm² |
| Bitola do condutor flexível máx. |
1,5 mm² |
| Bitola do condutor AWG mín. |
20 |
| Bitola do condutor AWG máx. |
16 |
| Comprimento de isolamento |
8 mm |
Potenciais Axioline
| Denominação |
Alimentação do bus local Axioline F (UBus) |
| Tensão de alimentação |
5 V DC (via módulo de base Bus) |
| Consumo de energia |
máx. 120 mA |
| |
máx. 600 mW |
| Denominação |
Alimentação de módulos de saída digital (UO) |
| Tensão de alimentação |
24 V DC |
| Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia |
máx. 8 A (proteger externamente) |
| |
máx. 240 W (dos quais 560 mW de perdas internas) |
| Denominação de proteção |
Dispositivo de proteção contra surtos tensão de alimentação |
| |
Proteção contra inversão de polaridade da tensão de alimentação |
| Proteção |
máx. 8 A (Proteção contra inversão de polaridade até 5 A) |
Isolamento de potencial
| Faixa de teste |
Alimentação 5 V (lógica) / alimentação 24 V (periféricos) 500 V AC 50 Hz 1 min. |
| |
Alimentação 5 V (lógica) / terra funcional 500 V AC 50 Hz 1 min. |
| |
Alimentação 24-V (periféricos) / terra funcional 500 V AC 50 Hz 1 min. |
Normas e disposições
| Testes mecânicos |
Resistência à vibração conforme EN 60068-2-6/IEC 60068-2-6 5g |
| |
Impacto conforme a EN 60068-2-27/IEC 60068-2-27 30g |
| |
Choque contínuo conforme EN 60068-2-27/IEC 60068-2-27 10g |
| Classe de proteção |
III, IEC 61140, EN 61140, VDE 0140-1 |
