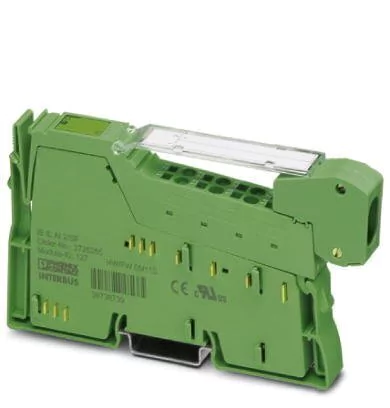

Cartão de 2AI Entradas Analógicas para CLP In Line
Cartão de entrada analógica, Entradas analógicas: 2, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, -20 mA ... 20 mA, tecnologia de conexão: 2 condutores, velocidade de transmissão no bus local: 500 kBit/s, grau de proteção: IP20, inclusive conector Inline e campo de identificação.
Vantagens
2 entradas de sinais analógicos com terminal único para conexão opcional de sinais de tensão e corrente
- Conexão dos sensores com tecnologia de 2 ou 3 condutores
- Faixas de corrente: 0 mA ... 20 mA, 4 mA ... 20 mA, ±20 mA
- Faixas de tensão: 0 V ... 10 V, ±10 V
- Parametrização dos canais independentemente uns dos outros através do sistema de bus
- Possibilidade de representação dos valores de medição em quatro formatos distintos
- Resolução dependente do formato da representação e da faixa de medição
- Atualização de dados de processo de ambos os canais em no máx. 1,5 ms
Medidas
| Desenho de medidas |
|
| Largura |
12,2 mm |
| Altura |
119,8 mm |
| Profundidade |
71,5 mm |
Geral
| Tipo de montagem |
Trilho de fixação |
| Peso líquido |
10,18 g |
| Observação sobre o peso |
com conector |
| Modo operacional |
Operação de dados de processo com 2 palavras |
| Sinalização de diagnóstico |
Falha da alimentação interna de periferia sim |
| |
Erro de periférico Mensagem de erro nos dados de processo |
| |
Erro do usuário Mensagem de erro nos dados de processo |
Interfaces
| Denominação |
Bus local Inline |
| Número de canais |
2 |
| Tipo de conexão |
Triagem de dados Inline |
| Velocidade de transmissão |
500 kBit/s |
Entradas analógicas
| Descrição da entrada |
Entradas de terminação simples, tensão ou corrente |
| Denominação entrada |
Entradas analógicas |
| Quantidade de entradas |
2 |
| Tipo de conexão |
Conector blindado Inline |
| Tecnologia de conexão |
2 condutores |
| Indicação sobre tecnologia de conexão |
blindado |
| Tempo de transformação A/D |
ca. 120 µs (por canal) |
| Frequência de corte (3 dB) |
40 Hz |
| Denominação de proteção |
Proteção contra sobretensão |
| Formatos de dados |
IB IL, IB ST, IB RT, representação normalizada |
| Princípio de medição |
Aproximação sucessiva |
| Resolução de valor de medição |
16 Bit (15 Bit + sinal) |
| Representação do valor de medição |
16 bits de complemento duplo |
| Sinal de entrada corrente |
0 mA ... 20 mA |
| |
4 mA ... 20 mA |
| |
-20 mA ... 20 mA |
| Resistência de entrada entrada de corrente |
50 Ω (Resistência de medição) |
| Sinal de entrada tensão |
0 V ... 10 V |
| |
-10 V ... 10 V |
| Resistência de entrada entrada de tensão |
> 220 kΩ |
| Faixa de tensão em modo comum sinal - GND |
40 V (entre entrada de corrente e terra funcional) |
Dados de conexão
| Denominação |
Conector de encaixe Inline |
| Tipo de conexão |
conexão à mola |
| Perfil do condutor rígido mín. |
0,08 mm² |
| Perfil do condutor rígido máx. |
1,5 mm² |
| Bitola do condutor flexível mín. |
0,08 mm² |
| Bitola do condutor flexível máx. |
1,5 mm² |
| Bitola do condutor AWG mín. |
28 |
| Bitola do condutor AWG máx. |
16 |
| Comprimento de isolamento |
8 mm |
Potenciais Inline
| Denominação |
Alimentação da lógica (UL) |
| Tensão de alimentação |
7,5 V DC (através da triagem de potencial) |
| Consumo de energia |
típ. 45 mA |
| |
máx. 60 mA |
| Denominação |
Alimentação dos módulos analógicos (UANA) |
| Tensão de alimentação |
24 V DC (através da triagem de potencial) |
| Faixa de tensão de alimentação |
19,2 V DC ... 30 V DC (Inclusive todas as tolerâncias, inclusive rypple) |
| Consumo de energia |
típ. 13 mA |
| |
máx. 18 mA |
| Consumo de corrente |
típ. 662 mW |
Isolamento de potencial
| Faixa de teste |
Alimentação 7,5-V (lógica Bus) / alimentação 24-V UANA / periféricos 500 V AC 50 Hz 1 min. |
| |
Alimentação 7,5-V (lógica Bus), alimentação 24-V UANA / terra funcional 500 V AC 50 Hz 1 min. |
| |
Periféricos / Terra funcional 500 V AC 50 Hz 1 min. |
Normas e disposições
| Conexão conforme norma |
CUL |
| Classe de proteção |
III, IEC 61140, EN 61140, VDE 0140-1 |
